Reguladores de contrapresión de fluidos supercríticos que no se obstruyen

Presentamos los reguladores de contrapresión de la serie BR resistentes a obstrucciones. Esta serie es ideal para aplicaciones especiales, particularmente aplicaciones de extracción de CO2 supercrítico (SCO2), pero también es útil para cualquier proceso en el que la obstrucción, el bloqueo o la congelación puedan ser un problema.

Esta serie integra características de diseño patentadas para ayudar a los clientes a lograr un control de precisión al reducir el efecto Joule-Thomson de los fluidos de proceso supercríticos que pasan a través del regulador.

Una característica de diseño principal en esta serie de reguladores es una cavidad de expansión aguas abajo que proporciona un área de sección transversal en continuo aumento para eliminar los puntos de convergencia para la acumulación de hielo. Además, esta gran masa térmica proporciona una mayor área de transferencia de calor para calentar el fluido de salida a través de varios medios diferentes.

Por último, esta serie de reguladores de contrapresión tiene ranuras para juntas tóricas especialmente diseñadas para reducir el estrés durante la descompresión rápida, lo que aumenta la vida útil de las juntas tóricas. Esta serie tiene varias opciones de accesorios personalizados, que incluyen una brida de salida, un trozo de tubo o accesorios NPT.

Distintos diseños de reguladores de contrapresión supercríticos

Construido para resistir el entorno de extracción supercrítica

La serie BR está diseñada específicamente para abordar las demandas que surgen cuando se produce un enfriamiento rápido a medida que se expande un gas supercrítico durante la descompresión.

La forma de los pasajes internos evita la acumulación de hielo o aceites viscosos, por lo que el BR puede regularse libremente en el punto de referencia objetivo. El cuerpo está mecanizado por CNC a partir de barras de aleación de doble certificación de acero inoxidable premium 316/316L.

Las opciones de material del diafragma incluyen poliimida, PTFE y PEEK, según los codisolventes utilizados y las temperaturas máximas alcanzadas.

Las cavidades de las juntas tóricas están diseñadas para limitar la descompresión explosiva que se produce cuando el SCO2 impregna el material de la junta tórica.

Las opciones de materiales para juntas tóricas incluyen Buna-N, Viton, PTFE y DuPont Kalrez, según la aplicación.

Tecnología Única

Disponemos de configuraciones personalizadas con características especiales, como un cartucho de calentamiento, puertos de termopar o salidas con bridas. También están disponibles otros materiales de diafragma y juntas tóricas.

• El diseño regulador “dome loaded” es 5 veces más preciso que los reguladores tradicionales.
• El diafragma flexible sin fricción es la única parte móvil.
• Aplique presión al domo del regulador de contrapresión para alcazar el punto de ajuste deseado y el BPR hace el resto.

Dos modos de operación

1. Ajuste manual por regulador piloto mecánico
2. Automatización informática mediante regulador de presión electrónico de doble válvula

Ventajas del diseño Supercrítico

• Precisión dentro del 2%
• Presión de hasta 6000 psig (413 bar)
• Temperatura hasta 300°C (572°F)
• Resistente al bloqueo y la congelación
• Excelente rendimiento en condiciones de fase mixta
• Adecuado para productos químicos ultrapuros y agresivos
• Opciones personalizadas para aplicaciones específicas

Uso de fluido supercrítico como fluido piloto

Los reguladores de contrapresión Equilibar están diseñados para ser controlados por un fluido piloto ajustado al punto de referencia usando un regulador de presión piloto.

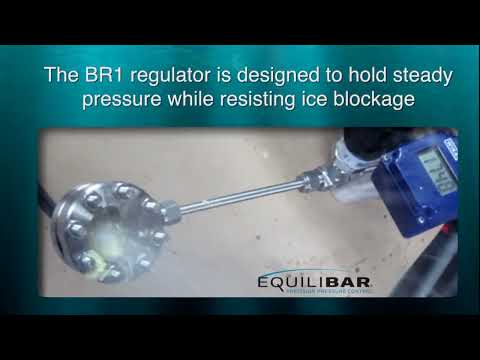

Cuando se usa un regulador Equilibar de la serie BR para controlar la presión del proceso de SCO2, es posible usar el fluido SCO2 como fluido piloto, lo que elimina la necesidad de un recipiente de gas adicional para el fluido piloto. Esta técnica, "piloto de proceso", se demuestra en el siguiente video.

Principales aplicaciones:

• Sistemas de extracción por lotes de fluidos supercríticos
• Separación fraccionada supercrítica para apuntar a múltiples extractos de un solo lote
• Control de presión de CO2 supercrítico
• CO2 supercrítico en evaporador térmico
