En Rosetta Technology, seguimos apostando por soluciones innovadoras para la enseñanza y la investigación en mecánica experimental y ensayos de materiales. En esta ocasión, presentamos el EduDIC, un sistema de Correlación de Imágenes Digitales (DIC) de nuestro socio tecnológico Dantec Dynamics GmbH, diseñado específicamente para el ámbito académico.

La Correlación de Imágenes Digitales (DIC) es una técnica óptica no invasiva utilizada para medir desplazamientos y deformaciones en materiales sometidos a carga. Mediante la captura y el análisis de imágenes antes y después de la deformación, DIC permite obtener mapas completos de desplazamiento y deformación con alta precisión y resolución.

Esta tecnología es ampliamente utilizada en ingeniería mecánica, aeroespacial, energía, naval, biomédica y automoción, ya que proporciona una alternativa versátil y detallada a los métodos tradicionales como los extensómetros de contacto o galgas extensométricas.

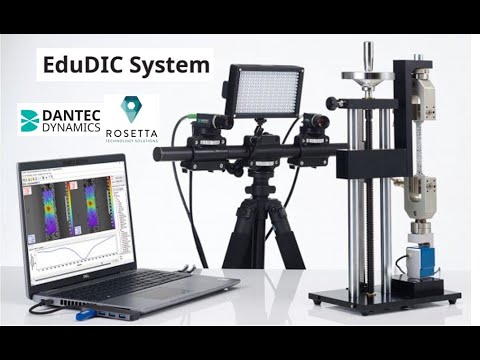

EduDIC: un sistema completo, intuitivo y accesible

EduDIC ha sido diseñado para optimizar la enseñanza de la mecánica de materiales en universidades y centros tecnológicos. Ofrece dos configuraciones: un sistema de una sola cámara para mediciones en 2D o un sistema estéreo de dos cámaras para un análisis tridimensional más avanzado y preciso.

Principales características de EduDIC:

✅ Sistema completamente equipado y llave en mano: Incluye 1 o 2 cámaras USB3 CMOS (2.3 Mpx, hasta 166 Hz), software Istra4D sin restricciones, PC portátil, lentes de focal 25 mm, objetivo de calibración, iluminación LED y accesorios de montaje.
✅ Configuración rápida: Su diseño plug & play permite una instalación y calibración en minutos.
✅ Flexibilidad en la medición: Las cámaras pueden alinearse y moverse libremente en la barra de montaje, permitiendo distintas distancias y ángulos para mejorar la precisión dentro y fuera del plano.
✅ Independencia de controladores externos: Funciona en modo master/slave, sin necesidad de un controlador DAQ.
✅ Amplio rango de ensayos: Tracción, compresión, pandeo, flexión y mecánica de fractura, entre otros.
✅ Arquitectura modular: Permite ampliar el sistema fácilmente adquiriendo más cámaras y un controlador DAQ para convertirlo en un sistema FlexDIC o MulticamDIC.

Istra4D: software avanzado para ensayos de materiales

El software Istra4D, incluido con EduDIC, proporciona una plataforma potente, intuitiva y completamente modular para la captura, procesamiento y análisis de datos DIC.

¿Cómo funciona Istra4D?

1. Adquisición de imágenes → Captura de imágenes de alta velocidad y resolución.
2. Preprocesamiento → Ajuste de parámetros como la calibración y el tamaño de subconjuntos.
3. Correlación → Análisis de los patrones de moteado para calcular desplazamientos y deformaciones.
4. Postprocesamiento y visualización → Generación de mapas de deformación y gráficos detallados.

Dentro de Istra4D se encuentran diferentes módulos de aplicación, cuyo catálogo está en continua expansión por parte de Dantec Dynamics. Estos módulos facilitan el análisis y la obtención de resultados a partir de las medidas realizadas. Algunos de los módulos más utilizados incluyen:

🔹 Material Testing → Cálculo del módulo de Young, relación de Poisson y deformación plástica.
🔹 Vibration Analysis → Seguimiento de vibraciones en estructuras y materiales sometidas a carga cíclica.
🔹 Thermal Strain Analysis → Análisis de deformaciones por variaciones térmicas.
🔹 FEA Validation Tool → Comparación de resultados experimentales con simulaciones de Elementos Finitos (FEA), esencial para validar modelos computacionales.
🔹 Crack Propagation → Análisis de propagación de fisuras y mecánica de fractura.

Una de las grandes ventajas de los módulos de aplicación de Istra4D es que están basados en código abierto, lo que permite a cualquier usuario:

✅ Modificar los módulos existentes para adaptarlos a sus necesidades específicas.
✅ Crear sus propios módulos personalizados para aplicaciones de investigación avanzada.

Esta flexibilidad convierte a Istra4D en una de las plataformas más versátiles del mercado, ya que no solo ofrece potentes herramientas predefinidas, sino que también permite a los investigadores y docentes desarrollar nuevas funcionalidades sin depender de licencias cerradas o soluciones propietarias. Además, Istra4D incorpora un sistema de scripting en Python, que permite a los usuarios personalizar análisis y crear gráficos específicos para sus ensayos, facilitando la integración con otros métodos de simulación y procesamiento de datos.

Soporte y formación con la plataforma eLearning de Dantec Dynamics

Para complementar el uso de EduDIC e Istra4D, Dantec Dynamics ofrece una completa plataforma de soporte y formación en línea, donde se encuentran:

📌 Cursos de formación → Contenidos básicos y avanzados sobre DIC y el software Istra4D.
📌 Manuales y guías → Documentación completa del software y los componentes del sistema.
📌 Biblioteca de módulos de aplicación → Scripts y guías para ensayos específicos de diversas aplicaciones.
📌 Soporte técnico → Servicio de asistencia para resolver dudas o problemas.

Una solución ideal para Universidades y Centros de Investigación

EduDIC está diseñado para facilitar el aprendizaje en ingeniería mecánica, civil, aeroespacial y ciencias de los materiales, permitiendo a estudiantes y profesores realizar ensayos de forma intuitiva y accesible. Gracias a su combinación de hardware optimizado y software de última generación, ofrece una introducción práctica a la tecnología de correlación de imágenes digitales (DIC). Su diseño flexible, preciso y asequible lo convierte en una herramienta imprescindible para laboratorios académicos e institutos de investigación que buscan integrar DIC en sus estudios y experimentos.

Este sistema forma parte de la extensa gama de soluciones para ensayos de materiales que ofrece Rosetta Technology. Puede ver la oferta completa aquí.

Si desea recibir información adicional o que nos pongamos en contacto para comentar más en detalle esta u otras soluciones, no tiene más que llamarnos al 91 805 19 10 o enviarnos un e-mail. ¡Estaremos encantados de ayudarle!
